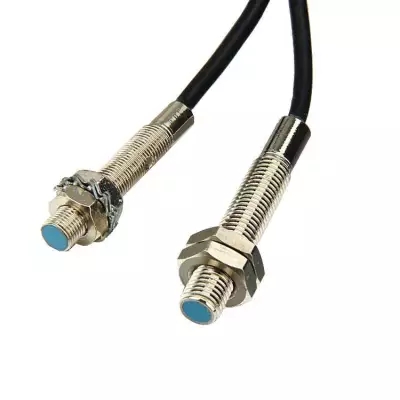

- 220V耐高溫接近開關UI-30N1/CA250詳細介紹技術參數耐高溫接近開關M12 M18 M18 M30 M30檢測距離 3 mm±10 % 5 mm±10 % 10 mm±10 % 10 mm±10% 18 mm±10 %應差距離 檢測距離的15%以下檢測物體 金屬標準檢測物體 金屬12×12×1mm 金屬18×18×1mm金屬45×45×1mm金屬30×30×1mm金屬70×70×1mm頻率 1kHz 0.5kHz 0.4kHz 0.25kHz 0.1kHz電源電壓 DC12～24V脈動 10%以下（DC10～30V）消耗電流 0.8mA以下控制輸出 開關容量 3～100mA殘留電壓 5V以下（負載電流100mA、導線長2m時）顯示燈 1型：動作顯示(紅)、設定顯示(綠) 2型：動作顯示(紅)保護回路 脈沖吸收、負載短路保護環境溫度 動作時：－25～+250℃、保存時：－40～+260℃濕度 35～95%RH溫度的影響 溫度+23℃時，±15%檢測距離電壓的影響 ±15%額定電源電壓范圍、±1%檢測距離絕緣阻抗 50ΜΩ （DC500V兆歐表）耐電壓 AC1,000V 50/60Hz振動 10～55Hz 雙振幅1.5mmX、Y、Z各方向2h沖擊 1,000m/s2 X、Y、Z各方向10次保護構造 IP67 IP67g(耐浸型、耐油型)]連接方式 2m材質 外殼 黃銅鍍鎳用途高溫接近開關是指能在高溫下工作的一種接近開關。利用位移傳感器對接近物體的mingan特性達到控制開關通或斷的目的的開關叫接近開關。適用于某些要求較高的場合，廣泛應用在冶金、機械、礦山、電力、鐵路、紡織、造紙、化工、塑料等行業。性能特征1、扭矩范圍 為了避免安裝時損壞接近開關，不要超過給定的擰緊扭矩。 不銹鋼螺紋 m5 = 2nm m8 = 10nm m12 = 20nm m18 = 55nm m30 = 200nm2、感應區/感應面 感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反應，即改變輸出狀態。3、額定感應范圍： 在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段距離即為額定感應范圍。4、重復性： 在標準條件下兩個測量的重復精度。測量值中的差異應小于10]。5、輸出功能： 閉合觸點：物體在感應區內-開關輸出 斷開觸點：物體在感應區內-開關抑制6、led 顯示 設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈不再亮?xí)r，說明溫度已經達到*高。通過這個過程，可以保護設備不受損壞。7、啟動延時時間： 接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔（在ms毫秒范圍內）。8、修正因數： 如果使用不同于鋼（1.0037）的材質，修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型，特性（內部結構），尺寸和和幾何形狀。9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了建立不同于st37材料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。10、反性保護： 如果連接端子接反了，一個內置的保護可防止接近開關被損壞。11、短路保護： 倘若電流過載，有一個內置保護可防止接近開關被損壞。12、開關點漂移： 開關點由于環境的變化而改變。什么是NPN型又什么是PNP型？NPN型：負載接法：負載接在輸出端和負之間。輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。電流方向：負載電流注入開關（灌電流）PNP型：負載接法：負載接在電源正和輸出之間。輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。電流方向：負載電流流出開關（拉電流）注意事項1、嚴禁在接通電源的狀態下接線，嚴格按接線圖上的標色接線。2、開關感應面與被測體之間的距離應該取額定動作距離的80]以內，以保證開關可靠工作。 3、接近開關一般不宜串、并聯使用，如有需要，建議用中間繼電器串、并聯來驅動負載。4、直流型開關bixu使用直流穩壓電源供電，電壓紋波小于10]（vpp）。5、二進制開關（不論直流還是交流）bixu先經負載再接電源，否則將損壞開關。6、高溫接近開關的工作電壓不允許超過其規范值。公司部分產品：跑偏開關-HFKPT1-12-30 220V速度開關XD-TC-AD 220VAC接近開關M18A-A-8Z/KS 8mm常開皮帶秤打滑測速輪JYB/RDC-A 220V皮帶秤料流檢測器 ZGLL-1 220VGQQ0.1型煙霧傳感器GWD75型溫度傳感器SN6170三實行程開關DXZ型多功能行程限制器SHL-Q2155不銹鋼滾輪限位開關SHL-D55小型限位開關SHL-W22限位開關HL-5030小型限位開關D4NS-1AF小型限位開關多功能限位器; DXZ1:60
